试验力:1000KN
试验机级别:1级(0.5级)
压缩面间距:600mm
拉伸间距:700mm
活塞行程:200mm
圆试样夹持直径:Φ14mm-Φ45mm
扁试样夹持厚度:0mm-40mm
上下压板尺寸:Φ225mm
主机外形尺寸:900mm×700mm×2300mm
油源柜尺寸/重量:800mm×600mm×1600mm/300kg
主机重量:2600kg
整机功率:3.2KW
WAW-1000B型电液伺服万能试验机是采用了液压动力源驱动,电液伺服控制技术, 计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,试验力1000kN,试验机准确度等级优于1级。
WAW-1000B型电液伺服万能试验机是一款通用性较强的产品,可以满足关于金属拉伸试验规定中的各项标准试验,也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制,可以进行材料或产品的工艺合格性能验证试验。
该试验机是六立柱、双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口,标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板,试台上配有带球形结构的下压板,可直接做压缩试验。
图片仅供参考,请以实物为准
①每次开机前检查有无渗漏油现象(具体部位如:油管,各个控制阀,油箱等),螺栓(即各个螺丝的统称)是否紧固,电气是否完好;定期检查,保持其零部件的完整性。
②每次做完试验均应将活塞恢复初始位置并及时清扫垃圾,工作台作防锈处理。
③运行一段时间后,应对试验机进行必要的检查和维护,对滑动零部件应定期加润滑油,对易锈件涂防锈油,保持清洁和防止锈蚀。
④预防高温、过湿、灰尘、腐蚀性介质、水等侵蚀仪器。
⑤每年或累计工作2000小时后必须更换液压油。
⑥请勿在计算机内安装其他应用软件,以免试验机控制系统软件不能正常运行;应防止计算机被病毒感染。
⑦在开机前必须检查计算机与主机的连接线、电源插头插座是否正确,有无松动,确认正确后,方可开机。
⑧任何时候都不能带电拔插电源线和信号线,否则很容易损坏控制元件。
⑨在试验过程中,请不要随意按控制柜面板和试验软件上的按钮。在试验运行状态中切勿升降横梁,试验过程中严禁将手放在试验空间内。
⑩试验时,不要随意触碰设备和各种连接线,以免影响数据的准确性。
⑪经常检查油箱液位的变化。
⑫定期检查控制器的连接线是否接触良好,如有松动,应及时紧固。
⑬试验后若较长时间不用设备时,关闭设备总电源,并在设备停用过程中定期对设备进行空载运行几次,以保证设备再次投入使用时,一切性能指标正常。

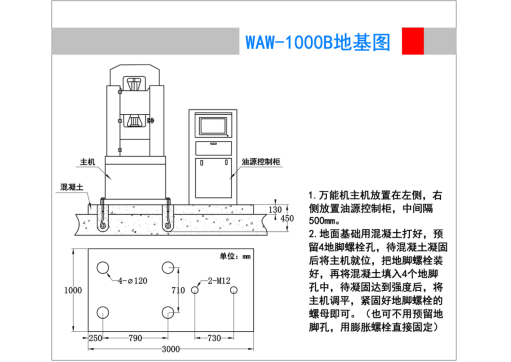

地基图
